От чего зависит заземление

Заземление служит для снижения напряжения прикосновения до безопасной величины. Благодаря заземлению опасный потенциал уходит в землю тем самым, защищая человека от поражения электрическим током. Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от таких факторов как:

- тип, структура и свойства грунта, которые в итоге определяются такой величиной как сопротивление растеканию тока

- конфигурация заземлителя, в частности площадь электрического контакта электродов заземлителя с грунтом

 Удельное сопротивление грунта

Параметр определяет собой уровень "электропроводности" земли как проводника, он определяет, как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньше это значение, тем меньше будет сопротивление заземления.

Удельное электрическое сопротивление грунта (Ом*м) - это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Лучше всего для монтажа контура заземления подходят такие грунты: торф, суглинок, влажная глина. Плохо подходят: песок, камень, скала.

Конфигурация заземлителя

Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

Чаще всего, для увеличения площади контакта заземлителя с грунтом используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В этом случае площади единичных электродов суммируются и качество заземления улучшается.

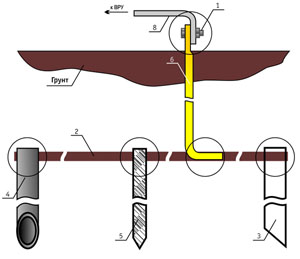

Для прогнозирования величины будущего заземления производится расчет заземляющего устройства, определяются его размеры и форма. Как известно, контур заземления состоит из вертикальных заземлителей, горизонтальных заземлителей и заземляющего проводника. Вертикальные заземлители вбиваются в почву на определенную глубину. Горизонтальные заземлители соединяют между собой вертикальные заземлители. Заземляющий проводник соединяет контур заземления непосредственно с шиной заземления в электрощите.

При расчете учитываются размеры, количество и размещение всех элементов контура заземления друг относительно друга, также определяется глубина заложения электродов. Расчет проводится по специальным методикам, учитывающим различные факторы, в том числе многослойность и неоднородность грунта, взаимное влияние друг на друга токов растекания одиночных заземлителей, ориентацию и соотношение размеров электродов, и другие. Эти расчеты можно проводить как вручную, так и с помощью специального программного обеспечения в автоматизированном режиме.

После монтажа заземления его сопротивление обязательно должно проверяться. Для этого необходимо использование специальных приборов и утвержденной методики измерения. Специалисты нашей электротехнической лаборатории обладают необходимым опытом и допусками для измерения и проверки вашего заземления. Наша электролаборатория укомплектована необходимыми приборами, инструментами, оборудованием и выдает официальное заключение. В случае отсутствия заземления на вашем объекте или если его сопротивление не соответствует нормам, наша организация в рамках оказания дополнительных услуг поможет вам смонтировать и подключить контур заземления, что обеспечит высокую электробезопасность вашего дома на долгое время.
